19/11/2020Les aspirateurs mobiles

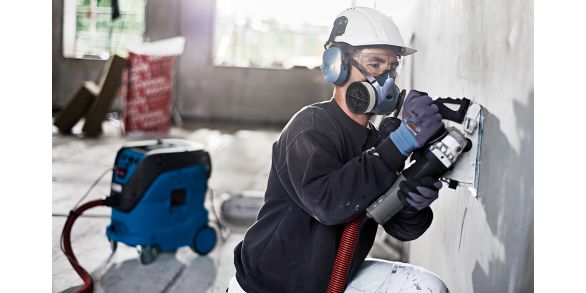

Montée en qualité La préoccupation croissante dans la préservation de la santé de l’Homme au travail, encore accrue par la pandémie qui sévit, est l’une des principales raisons de l&rsqu...

24/07/2019Milwaukee

Aspirateur à dos de chantier.

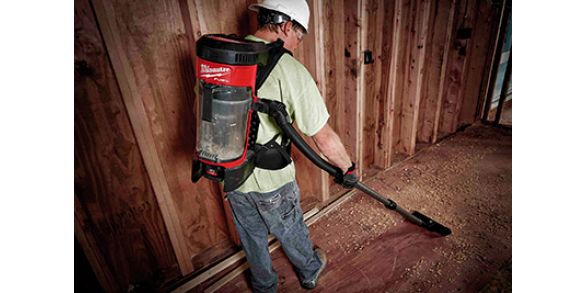

L’aspirateur sac à dos M18FBPV-O Milwaukee utilise totalement les opportunités données par l’usage d’une alimentation autonome sous forme de batte...

30/12/2018Kimberly-Clark Professional

Le chiffon industriel Wypall X60.
Spécialiste de l’hygiène, Kimberly-Clark Professional réinvente son chiffon industriel best-seller Wypall dans une version X60 encore plus performante et polyvalente que la génération précédente. Destiné à l’essuyage léger des surfaces et des petites pièces industrielles, ce chiffon bénéficie d’un process de fabrication avec un...

19/09/2018Kimberly-Clark Professional

Chiffon industriel Wypall® Forcemax.
Le nouvel essuyeur industriel Wypall® Forcemax de KCP est conçu dans un matériau composé d’une mélange de fibres synthétiques, de cellulose et de coton, donnant l’apparence et le toucher du chiffon tout en préservant les qualités d’absorption et de résistance d’un produit non tissé. Spécialement conçu pour l’essuyage d...

23/05/2018Dimaco

Nettoyeur à essence sur remorque.
Le nettoyeur haute pression à essence de Dimaco référence REM TIE 41 160 HDEC, adapté notamment à l’hydrocurage, est équipé d’une pompe radiale à vilebrequin (3 pistons céramique) et d’un réducteur réduisant la vitesse de rotation de la pompe (1 450 tr/min) pour allonger la durée de vie de ce matériel. Ce netto...

25/04/2018Festool

Le bluetooth pour les aspirateurs Cleantec.
La société allemande Festool fait évoluer ses produits et investit notamment dans la technologie Bluetooth dont elle équipe aujourd’hui ses aspirateurs Cleantec CT 25, CT 36 et CT 48. Ainsi, ces appareils peuvent désormais recevoir sur leur prise libre un module bluetooth et sur leur tuyau une télécommande appairée qui permettra d’activer l’aspirate...

21/03/2018Sidamo

Aspirateurs à petite cuve à décolmatage automatique.
La société Sidamo introduit dans sa gamme deux aspirateurs de petite cuve dotés d’un système de décolmatage automatique par impulsion d’air selon un cycle de 0,2 sec qui se met en route toutes les 15 secondes. Dénommés XC 30 L (cuve polypro de 30 litres) et XC 40 M (cuve polypro de 42 litres), ces deux aspirateurs intègrent un v...

21/02/2018Dimaco

Boîtier Connectéo pour des nettoyeurs intelligents.
Le fabricant Dimaco spécialiste des nettoyeurs haute pression professionnels présentait sur son stand le boîtier Connectéo. Grâce à l’installation sur un nettoyeur de ce dispositif qui enregistre des données sur le fonctionnement de la machine à partir des vibrations émises, l’utilisateur reçoit des informations et des a...

22/10/2017Pharaon

Hepamiante H14.
Pharaon lance Hepamiante H14, un aspirateur spécial amiante et poussières dangereuses totalement conforme aux recommandations de l’Inrs concernant les aspirateurs utilisés pour les travaux d’entretien et de maintenance des matériaux ou produits contenant de l’amiante.  Il comporte quatre niveaux complets de filtration (dont deux niveaux de filtration HEPA H14) selon la norme NF EN 1822-1 et off...

21/06/2017Opti-Machines

Aspirateur dryCAT 133 IRSCA.
Le dryCAT 133 IRSCA de la toute nouvelle gamme d’aspiration Cleancraft de fabrication italienne commercialisée par Opti-Machines et un aspirateur à poussières, particules solides et liquides spécial produits corrosifs (tels que huiles et hydrocarbures). Monté sur un châssis à roues, il est équipé d’une tête conçue pour y accrocher le câble d’...
